在工業檢測領域，機器視覺設備的精度直接決定產品質量把控效果。不少企業在使用過程中，常因選型不當、忽略干擾因素等問題，導致檢測精度不達標。本文將從選型基礎、精度干擾因素、精度提升策略三方面，為您詳解如何讓機器視覺檢測精度實現質的飛躍。

一、選型基礎：分辨率、精度與公差的協同

要實現高精度檢測，設備選型是首要環節，而分辨率、精度與公差的協同匹配，是選型的核心邏輯。

1. 核心概念解析

分辨率：指相機傳感器能識別的最小像素單元，通常以 “像素 × 像素” 表示（如 2048×1536），它決定了圖像的細節豐富度，是精度的基礎支撐。

檢測精度：設備能準確識別的最小尺寸偏差，單位多為 mm 或 μm，直接反映檢測結果的可靠性，例如精度達 0.01mm 的設備，可識別小于 0.01mm 的尺寸誤差。

公差：產品設計時允許的尺寸波動范圍，是判斷產品合格與否的標準，如某零件直徑公差為 ±0.02mm，意味著實際直徑需在標準值 ±0.02mm 范圍內才合格。

2. 選型計算公式與實例

選型的關鍵在于根據產品公差反推所需相機分辨率，確保設備精度能覆蓋公差要求。常用計算公式為：

相機水平分辨率（像素）= 視野寬度÷ 檢測精度（mm / 像素）

（注：為避免邊緣像素誤差，實際選型需預留 20%-30% 冗余，即最終所需分辨率 = 計算值 ×1.2-1.3）

以某電子元件檢測為例：若需檢測的元件視野寬度為 100mm，產品公差為 ±0.05mm，要求檢測精度達到 0.03mm（需高于公差以確保合格判斷準確）。

第一步，計算理論分辨率：100mm ÷ 0.03mm / 像素 ≈ 3333 像素；

第二步，預留 25% 冗余：3333×1.25≈4167 像素。

此時應選擇水平分辨率不低于 4167 像素的相機（如 500 萬像素相機，水平分辨率約 2592 像素，需結合鏡頭焦距調整視野，或選擇更高像素相機）。

3. 選型注意事項

除相機分辨率外，還需綜合匹配鏡頭與光源：鏡頭的焦距決定視野范圍與成像清晰度，需根據檢測距離和視野寬度選擇（如短焦距適合大視野檢測，長焦距適合遠距離高精度檢測）；光源則需適配產品材質（如金屬件選高亮環形光，透明件選背光源），避免反光、陰影影響圖像質量，進而干擾精度。

二、精度羈絆：潛藏的干擾因素

即便選型合理，實際檢測中仍有諸多因素會降低精度，需重點關注以下三類核心干擾源：

1. 工業相機傳感器類型

CCD 傳感器：成像穩定性強、動態范圍大，在弱光環境下仍能捕捉清晰細節，適合對精度要求極高的場景（如半導體芯片檢測），但成本較高、功耗略大。

CMOS 傳感器：響應速度快、成本低、功耗小，適合高速檢測場景（如流水線瓶蓋缺陷檢測），但在低光照下易出現噪點，若未優化，可能導致 0.01-0.02mm 的精度偏差。

2. 光源系統配置

光源是 “視覺之眼”，其類型、安裝方式直接影響圖像對比度：

類型選錯（如檢測深色塑料件用紅色光，而非藍色光），會導致缺陷細節模糊；

安裝高度不當（過高易產生均勻光斑掩蓋細節，過低易出現局部過曝）；

照射角度偏差（如垂直照射反光件，會產生鏡面反射，掩蓋表面劃痕）。這些問題均可能使檢測精度下降 30%-50%。

3. 機器視覺軟件算法

軟件算法是精度的 “大腦”，直接決定圖像數據的處理效果：

若邊緣檢測算法精度不足，可能將 0.02mm 的縫隙誤判為 0.01mm；

圖像降噪算法過弱，會讓噪點被誤識別為微小缺陷；

校準算法缺失，會導致設備長期使用后出現 “漂移”（如原本精度 0.01mm，使用半年后偏差達 0.03mm）。優質算法能將精度誤差控制在 ±0.005mm 內，而劣質算法可能使誤差擴大至 ±0.02mm 以上。

三、精度進階：7 種提升策略

針對上述問題，結合工業實踐經驗，總結出 7 種可落地的精度提升方法，助力設備發揮最佳性能。

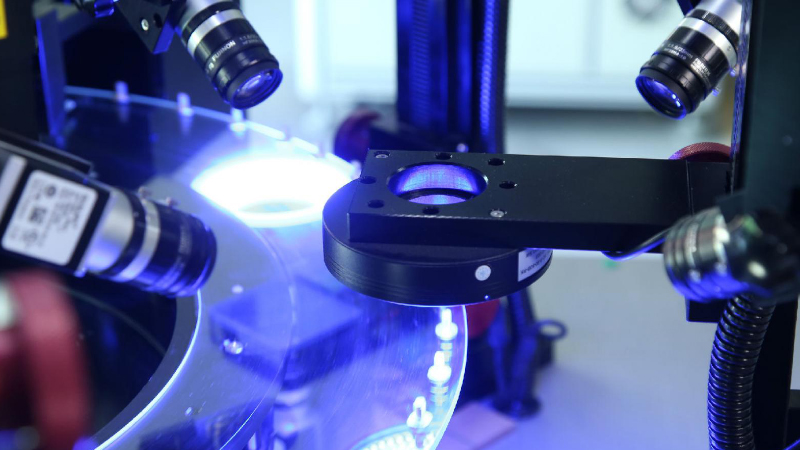

1. 光的藝術：精準光源抉擇

根據產品材質、檢測需求選擇適配光源，是提升精度的第一步：

檢測金屬表面劃痕：選環形高亮白光，利用漫反射突出劃痕細節；

檢測透明薄膜厚度：選背光源，通過透光率差異呈現厚度變化；

檢測深色塑料件缺陷：選藍色光，增強缺陷與基體的對比度；

檢測高溫零件：選紅外光源，避免高溫對可見光光源的干擾。例如某汽車零部件廠，將原白色光源更換為藍色光源后，塑料件裂紋的檢測精度從 0.03mm 提升至 0.015mm。

2. 光的校準：消除噪音干擾

定期校準照明系統的頻率與波長，減少環境與零件涂層帶來的噪音：

頻率校準：若車間供電頻率為 50Hz，需將光源頻率調整為 50Hz 或 100Hz，避免燈光頻閃導致圖像出現橫紋，影響尺寸測量；

波長校準：針對表面有特殊涂層（如反光涂層、啞光涂層）的零件，通過校準光源波長，確保光線能穿透或反射至最佳狀態，減少涂層對圖像的干擾。某家電廠通過每月校準光源，將檢測噪音導致的誤判率從 8% 降至 2% 以下。

3. 光的過濾：穩定檢測環境

安裝鏡頭過濾器，抵御環境光、粉塵等因素的波動，保證檢測環境一致性：

針對車間自然光變化（如白天強光、夜晚弱光）：安裝偏振過濾器，過濾雜散光，確保圖像亮度穩定；

針對粉塵較多的場景（如機械加工車間）：安裝防塵過濾器，避免粉塵附著鏡頭導致成像模糊。某機械加工廠加裝偏振過濾器后，即使車間光線變化，零件尺寸檢測精度仍能穩定在 0.01mm。

4. 觸發優化：避免誤觸發陷阱

生產環境中的電噪聲（如電機啟動、設備運轉產生的電磁干擾），易導致設備誤觸發（如未檢測到零件卻啟動拍攝），影響精度。通過開啟設備 “觸發范圍” 功能，可精準限定觸發區域：

設定僅當零件完全進入檢測視野（如覆蓋視野的 80% 以上）時，才觸發拍攝；

屏蔽視野外的電噪聲干擾（如車間其他設備的電磁信號）。某電子廠啟用觸發范圍功能后，誤觸發率從 15% 降至 1%，檢測數據準確性顯著提升。

5. 智能融入：AI 驅動精準檢測

引入人工智能算法，讓設備具備 “學習能力”，減少人為設定誤差：

基于大量合格 / 不合格產品圖像構建數據集，訓練 AI 模型，使其能自主識別微小缺陷（如 0.005mm 的針孔）；

實時優化算法參數，應對產品批次差異（如同一零件不同批次的顏色偏差）。某半導體企業引入 AI 檢測后，芯片引腳變形的檢測精度從 0.02mm 提升至 0.008mm，且檢測效率提升 40%。

6. 定位升級：零件定位的精確把控

零件在檢測臺上的位置偏移，會導致測量基準偏差，進而影響精度。通過添加精確固定工具，實現零件 “零偏移” 定位：

針對規則形狀零件（如圓形、方形）：使用定位工裝（如卡槽、頂針），確保零件每次放置位置偏差小于 0.005mm；

針對不規則零件：采用視覺定位 + 機械夾緊組合方式，先通過相機識別零件位置，再驅動機械臂夾緊固定。某汽車軸承廠加裝定位工裝后，軸承內徑檢測的位置偏差導致的精度誤差從 0.015mm 降至 0.005mm。

7. 穩固根基：增強設備穩定性

設備的振動、噪音會導致相機、鏡頭輕微位移，影響成像精度。通過以下措施增強穩定性：

安裝防震底座：選用橡膠材質的防震底座，減少車間地面振動對設備的影響（如某食品包裝廠安裝后，設備振動幅度從 0.1mm 降至 0.02mm）；

固定鏡頭與相機：使用金屬支架固定鏡頭和相機，避免設備運轉時的輕微晃動；

定期檢查設備連接：每月檢查相機、鏡頭、光源的連接線是否松動，防止接觸不良導致的信號波動。

四、總結回顧與展望

本文從選型、干擾因素、提升策略三方面，系統梳理了提高機器視覺檢測精度的核心邏輯：選型時需圍繞分辨率、精度、公差協同匹配，實際應用中需規避傳感器、光源、算法帶來的干擾，通過 7 種可落地的策略實現精度躍升。

隨著工業 4.0 的推進，機器視覺技術正朝著 “更高精度、更快速度、更智能” 的方向發展。未來，結合 5G 技術的實時數據傳輸、基于數字孿生的虛擬檢測場景模擬，機器視覺檢測精度有望突破 μm 級，甚至達到 nm 級，為半導體、醫療、航空航天等高精度需求領域提供更強大的技術支撐。對于企業而言，掌握精度提升方法，不僅能提升產品質量，更能在行業競爭中占據先機。
