一：檢測內容及要求
檢測工件面積：
長度13mm的正方體樣件的pin腳檢測
檢測內容：
1:側面檢測樣件腳翹
2:反側面檢測另一邊腳翹
3:底面檢測邊緣破損
注明:以上檢測項目,均需要在影像下清晰可見才能檢測
檢測效率：每分鐘檢測數量80-150件(根據樣件送料速度)。
分工段進行:按照檢測內容細分檢測步驟.
二： 設備組成及主要機構
整體構成：尺寸： 900*800*1850 mm
型號:SP_T300
1:思普泰克視覺檢測軟件
2:工業電腦
3:顯示器 19寸
4:工業相機: 3套, 側面背光一個。反對面背光一個。底面正光一個
5:工業鏡頭: 2套遠心定焦鏡頭、1套FA工業鏡頭
6:專業玻璃盤
7:電磁閥
8:減速機
9:進料設備(皮帶送料、皮帶下料)。

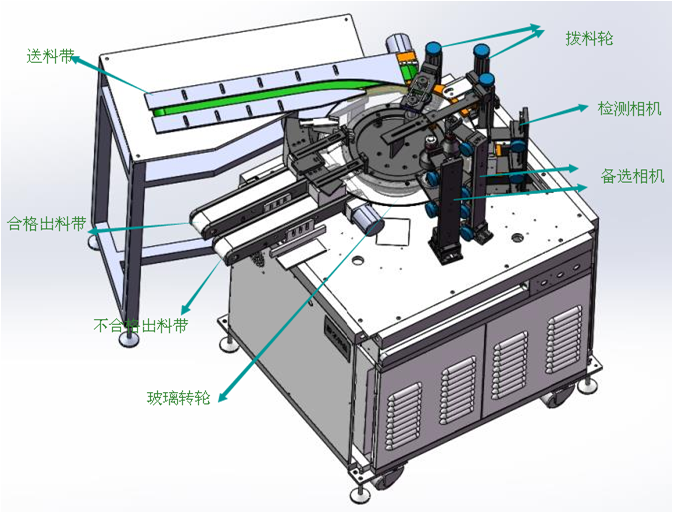

二.1： 設備外觀3D立體圖
二.2： 設備內部3D立體圖
三：1 側面檢測方式

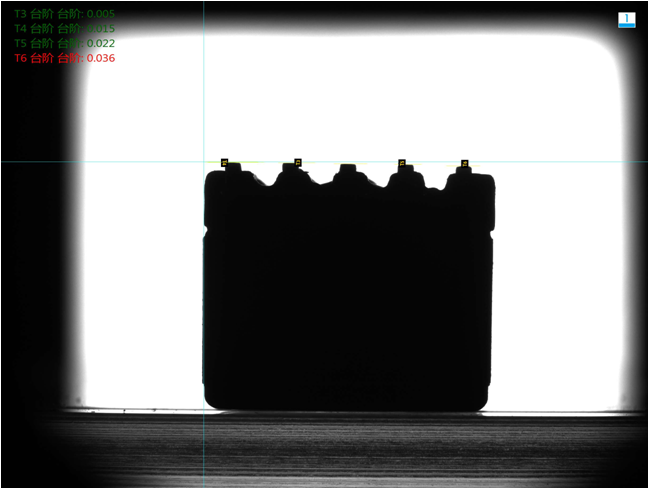

側面檢測良品分析圖:OK
三：1 側面檢測方式

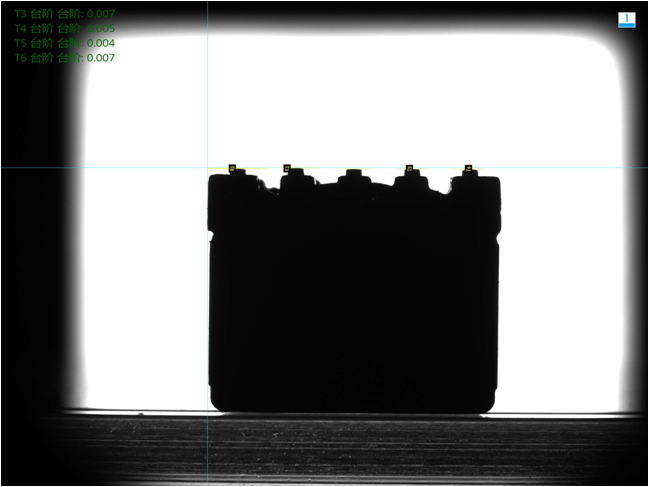

側面檢測輕微腳翹不良分析圖:NG
三：1 側面檢測方式

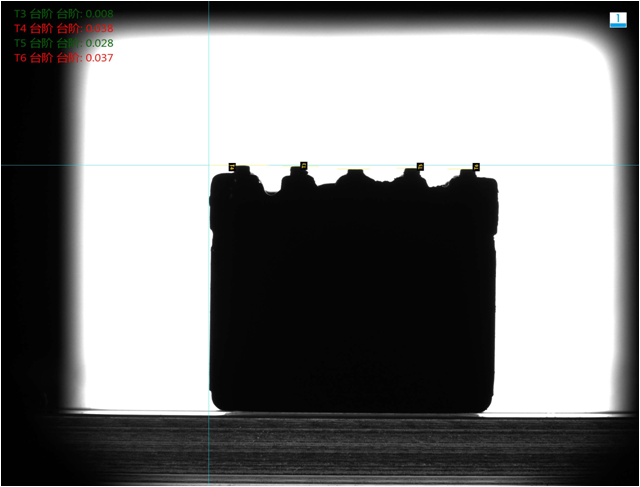

側面檢測嚴重不良分析圖:NG
三：2 反側面檢測方式

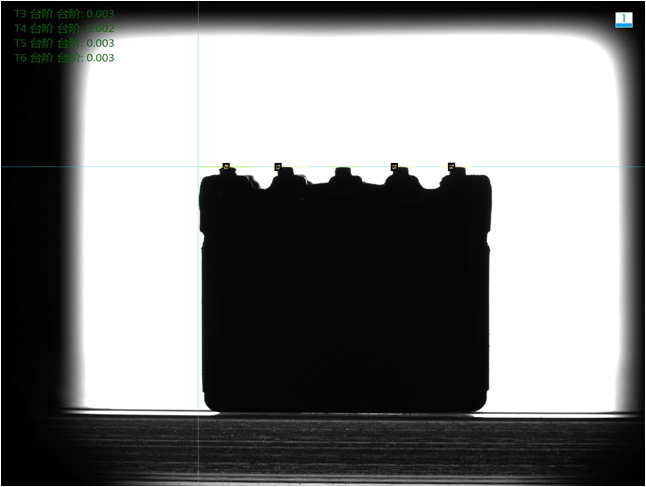

反側面檢測良品分析圖:OK
三：2 反側面檢測方式
反側面檢測輕微不良分析圖:NG
三：2 反側面檢測方式
反側面檢測嚴重不良分析圖:NG
三：3底面檢測方式

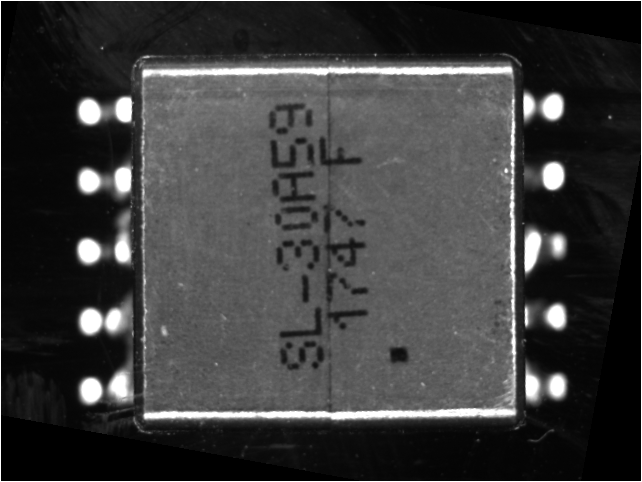

底面檢測效果原圖:
三：3 底面檢測方式

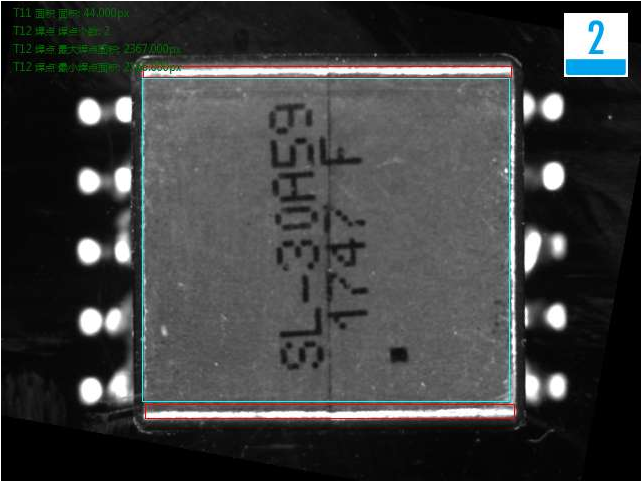

底面檢測邊緣破損不良分析圖:NG
四.系統安裝要求:
設備放置的檢測空間: 在流水線邊單獨安裝思普視覺檢測系統，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA
以上就是變壓器機器視覺檢測方案，想要了解更多方案，歡迎撥打思普泰克咨詢熱線130 7781 9519
