霧化螺紋機器視覺檢測方案_深圳市思普泰克科技有限公司

一：檢測內容及要求

檢測工件面積：

               Φ7.8mm*高5.5mm的樣件尺寸

檢測內容：

             1:側面檢測樣件尺寸

             2:底面檢測樣件內孔尺寸

注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率：每分鐘檢測數量250-400件(根據樣件送料速度)。

分工段進行:按照檢測內容細分檢測步驟.

二： 設備組成及主要機構

整體構成：尺寸：  900*800*1850  mm

型號:SP_302C

1:思普泰克視覺檢測軟件

2:工業電腦

3:顯示器   19寸

4:工業相機: 2套：1個側面背光、1個底面背光

5:工業鏡頭: 2套：2套遠心定焦鏡頭

6:專業玻璃盤

7:電磁閥

8:減速機

9:振動柜

10:進料設備(振動盤、直振、控制器)。

二.1： 設備外觀3D立體圖

三：1側面背光檢測方式

側面背光檢測良品分析圖:OK

三：1側面背光檢測方式

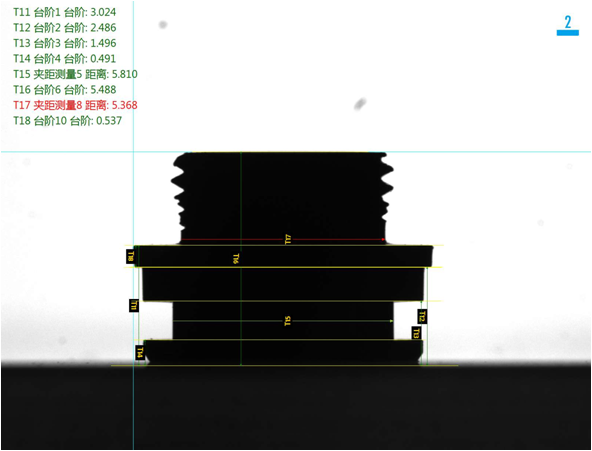

側面背光檢測不良品分析圖:NG

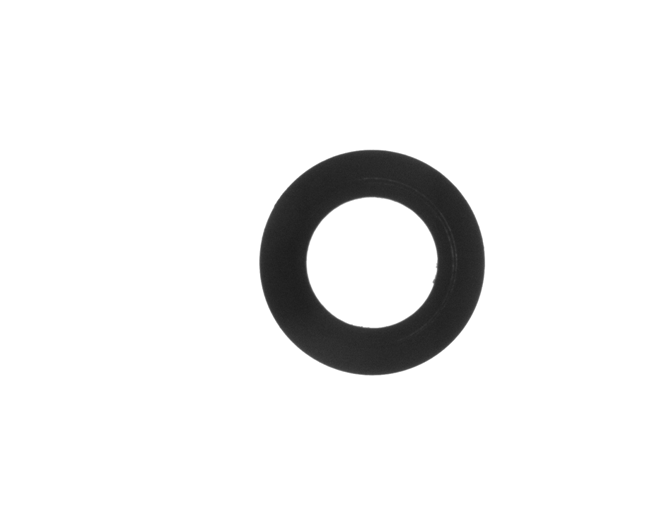

三：2底面背光檢測方式

底面背光檢測良品分析圖:OK

四.系統安裝要求:

設備放置的檢測空間:  在流水線邊單獨安裝思普視覺檢測系統，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；

空氣濕度： 90% RH以下；

電子干擾： 為設備提供電子干擾較小的地方。

電源：     交流220V，50Hz，  耗電＜1KVA

以上就是霧化螺紋機器視覺檢測方案，想要了解更多，歡迎咨詢思普泰克。
