小橡膠圈外觀尺寸缺陷視覺檢測設備——深圳市思普泰克科技有限公司

一：檢測內容及要求

檢測工件面積：

         Φ1.87mm*高5.88mm樣件的外觀＆尺寸檢測

檢測內容：

               1:底部正光檢測外觀

               2:頂部正光檢測外觀

               3:頂部正光檢測外觀

        注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率：每分鐘檢測180-250，數量根據樣件送料速度。

分工段進行:按照檢測內容細分檢測步驟.

二： 設備組成及主要機構

整體構成：尺寸：  900*800*1850  mm

1:思普泰克視覺檢測軟件

2:工業電腦

3:顯示器   19寸

4:工業相機: 3套：1個底部正光   1個頂部正光    1個頂部背光

5:工業鏡頭:3套：3個遠心工業鏡頭

6:專業玻璃盤

7:電磁閥

8:減速機

9:振動柜

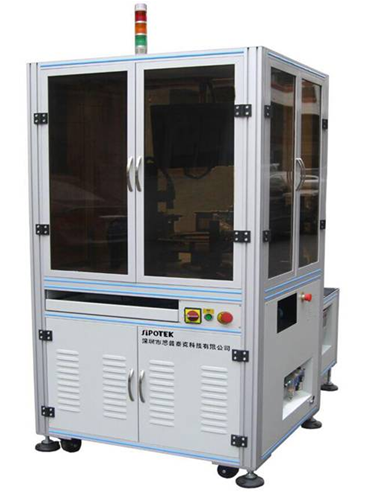

二.1： 設備外觀3D立體圖

三：1  底部正光檢測方式

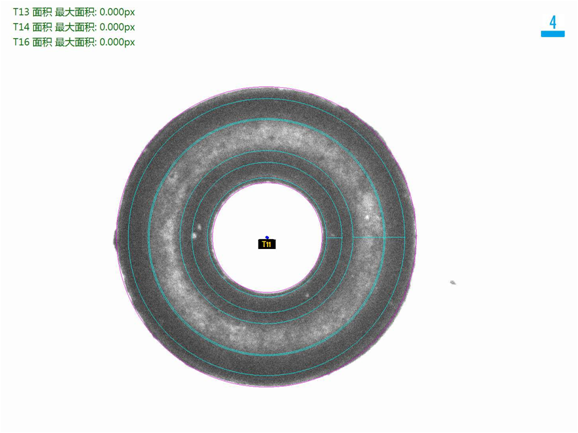

底部檢測良品分析圖:OK

三：1  底部正光檢測方式

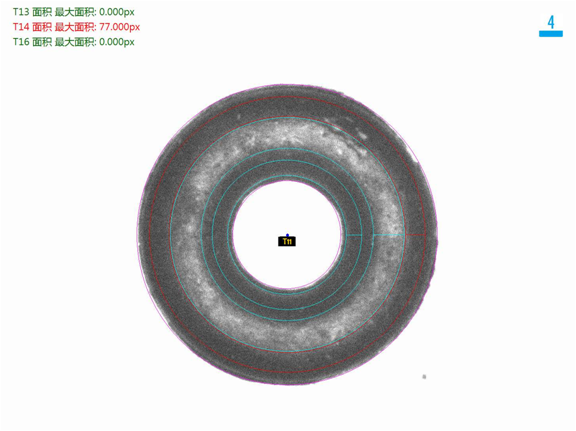

底部檢測不良品（堵孔＆粘膜）分析圖:NG

三：1  底部正光檢測方式

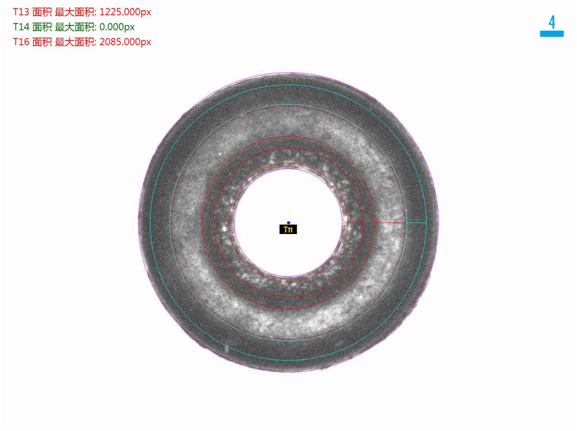

底部檢測不良品（粘膜）分析圖:NG

三：2  頂部正光檢測方式

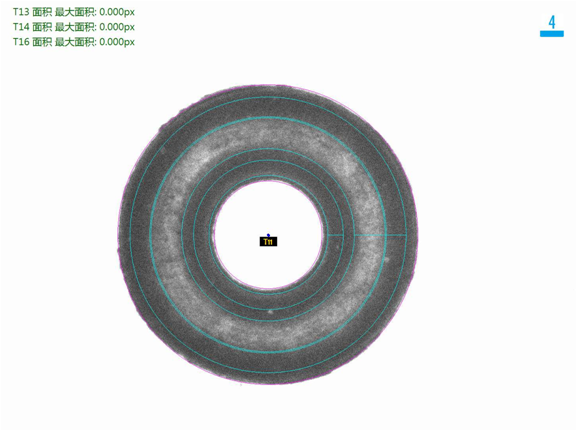

頂部檢測良品分析圖:OK

三：2  頂部正光檢測方式

頂部檢測不良品（缺料）分析圖:NG

三：3  頂部背光檢測方式

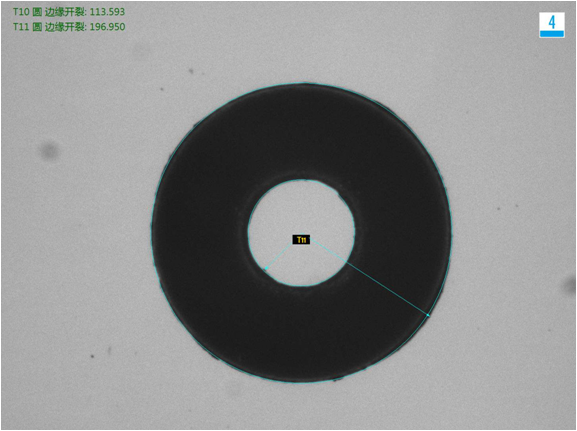

頂部檢測良品分析圖:OK

三：3  頂部背光檢測方式

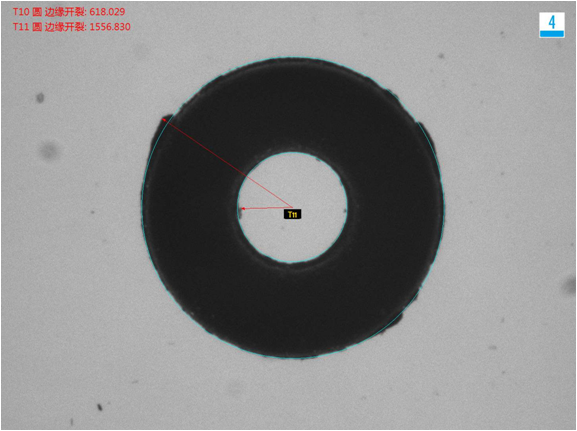

頂部檢測不良品（正面歪腳）分析圖:NG

四.視覺檢測設備系統安裝要求:

視覺檢測設備放置的檢測空間: 在流水線邊單獨安裝思普視覺檢測系統，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；

空氣濕度： 90% RH以下；

電子干擾： 為設備提供電子干擾較小的地方。

電源：     交流220V，50Hz，  耗電＜1KVA

更多視覺檢測設備應用案例，歡迎咨詢思普泰克m.shsanqian.com
