一：檢測內容及要求
檢測工件面積：
直徑18mm*高度5mm的整體樣件的外觀測
檢測內容：
1:底面檢測焊點、油污
2:連接片外觀和內膠圈有無
3:檢測斷、多膠水
3:頂部檢測焊點發黑、剛帽外觀
注明:以上檢測項目,均需要在影像下清晰可見才能檢測
檢測效率：每分鐘檢測數量200-400件(根據樣件送料速度)。
分工段進行:按照檢測內容細分檢測步驟.
二： 設備組成及主要機構
整體構成：尺寸： 900*800*1850 mm
型號:SP_302C
1:思普泰克視覺檢測軟件
2:工業電腦
3:顯示器 19寸
4:工業相機: 4套,底部檢測連接片外觀、焊點。斷、多膠水。頂部檢測焊點發黑 、剛帽外觀
5:工業鏡頭:4套FA工業相機
6:專業玻璃盤
7:電磁閥
8:減速機
9:振動柜
10:進料設備(振動盤,直振,控制器)。
二.1： 設備外觀3D立體圖
三：1 底部面檢測方式

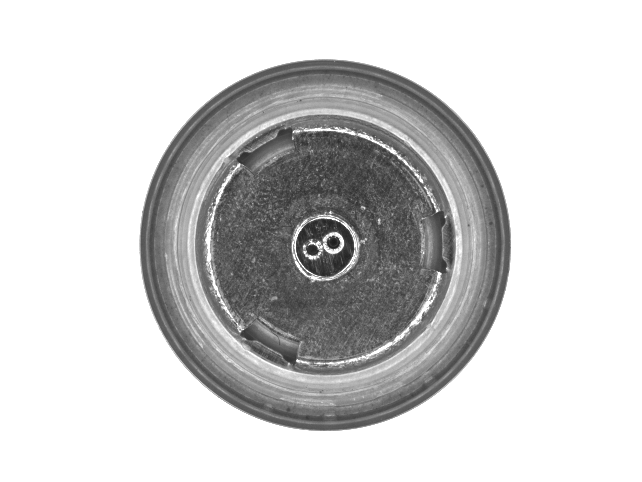

底部檢測效果原圖:
三：1 底部檢測方式

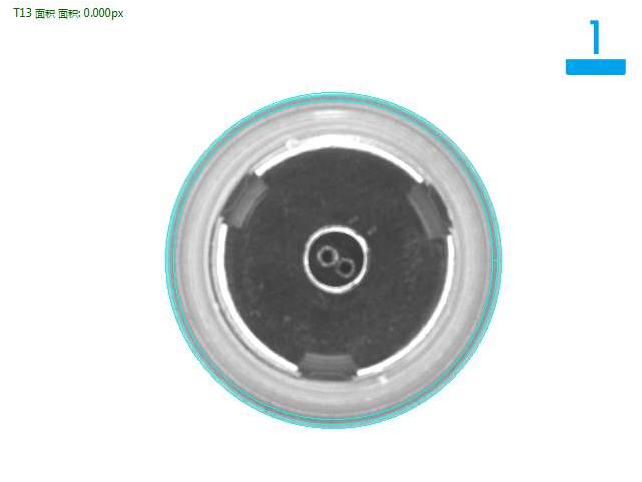

底部檢測良品分析圖:OK
三：1 底部檢測方式

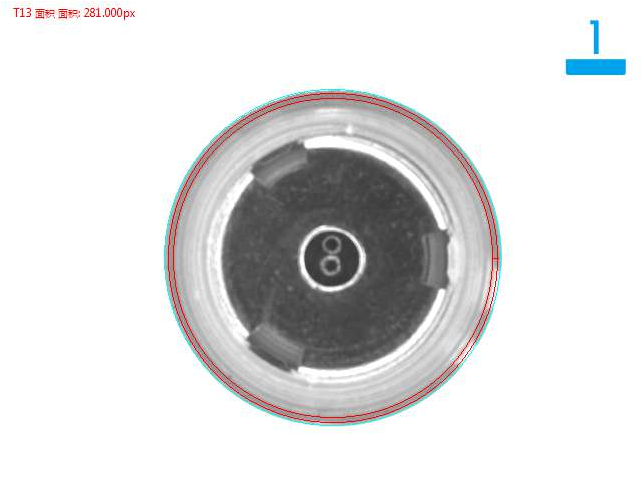

底部檢測鐵片裝歪、偏心不良品分析圖:NG
三：1 底部檢測方式
底部檢測連接片不良品分析圖:NG
三：1 底部檢測方式

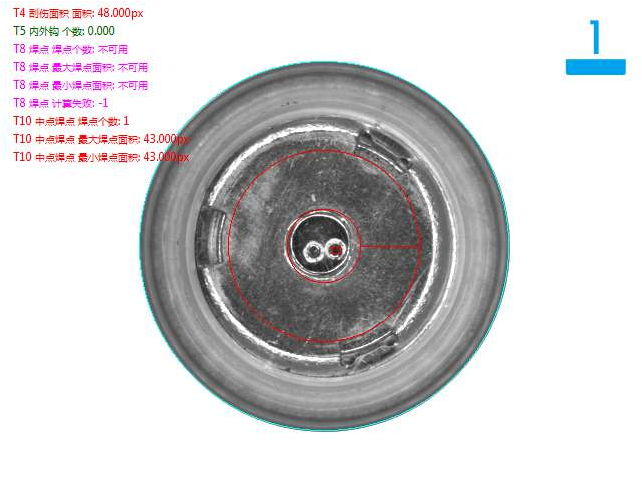

底部檢測連接片劃傷不良品分析圖:NG
三：1 底部檢測方式
底部檢測內層沒有小膠圈不良品分析圖:NG
三：2底面檢測方式

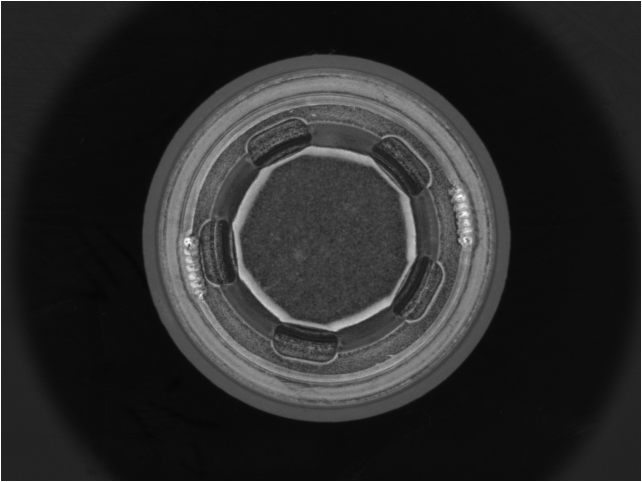

底面檢測效果原圖:
三：2底面檢測方式

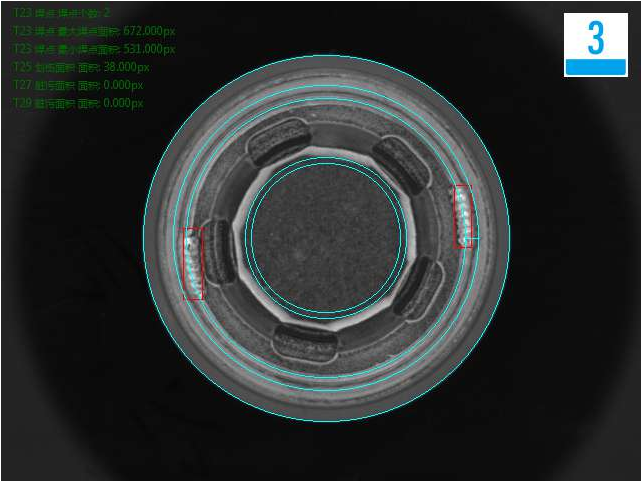

底面檢測良品分析圖:OK
三：2底部檢測方式
底部檢測穿孔不良品分析圖:NG
三：2 底部檢測方式
底部檢測油污不良品分析圖:NG
三：3 底面檢測方式
底面檢測良品分析圖:OK
三：3 底部檢測方式
底部檢測斷膠水不良品分析圖:NG
三：3 底部檢測方式
底部檢測斷膠水不良品分析圖:NG
三：4 頂部檢測方式
頂部檢測效果原圖:
三：4 頂部檢測方式
頂部檢測剛帽不良品分析圖:NG
三：4 頂部檢測方式
頂部檢測黑點不良品分析圖:NG
四.系統安裝要求:
設備放置的檢測空間: 在流水線邊單獨安裝思普視覺檢測系統，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA，氣壓0.35～0.7MPa
以上是電池蓋帽（帶藍邊）機器視覺檢測方案，想要了解更多歡迎撥打思普泰克咨詢熱線130 7781 9519
