一：檢測內容及要求

檢測工件面積：

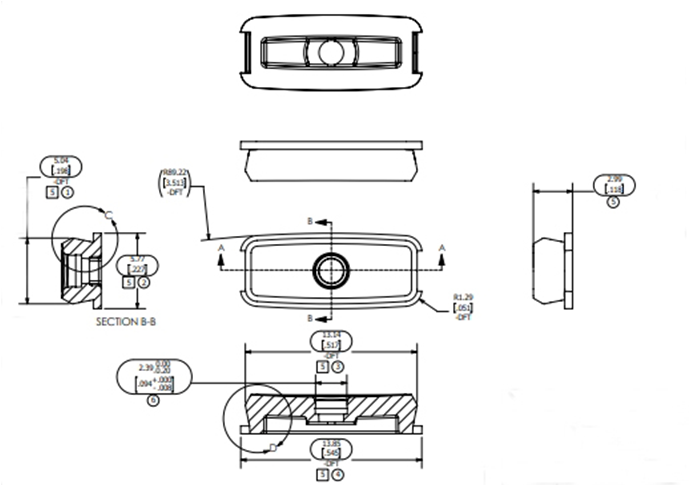

 長13.85mm*寬5.77mm*高2.99mm的樣件的外觀、尺寸檢測

檢測內容：

   1:底部正光檢測外觀、尺寸

   2:側面正光檢測外觀

   3:側面正光檢測外觀、尺寸

   4:側面正光檢測外觀

   5:側面正光檢測外觀、尺寸

   6:頂部正光檢測外觀、尺寸

注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率：每分鐘檢測數量150~250件(根據樣件送料速度)。

分工段進行:按照檢測內容細分檢測步驟.

二： 設備組成及作用

整體構成：尺寸：  900*800*1850  mm

1:思普泰克視覺檢測軟件

2:工業電腦

3:顯示器   19寸

4:工業相機: 6套,  1個底部正光   4個側面正光   1個頂部正光

5:工業鏡頭: 6套，6個FA工業鏡頭

6:專業玻璃盤

7:電磁閥

8:減速機

9:振動柜

10:進料設備(振動盤,直振,控制器)。

二： 設備組成及作用

1.部件1

本設備包含以下主要部件：

（1）PLC  整個設備的控制中心。采用循環掃描工作方式，對各輸入信號進行運算和處理，實現對輸出執行機構的實時控制。

（2）顯示屏  操作人員與設備的交互對話窗口。通過與PLC實時通信，實現對設備工作參數的設定、運行狀態的監控顯示、檢測結果的實時輸出、圖像檢測狀態、數據統計顯示等功能。

（3）伺服電機及驅動器  最重要的執行機構。本設備采用松下伺服驅動系統，精度高，穩定性好。驅動器是PLC（控制器）和伺服電機（執行機構）之間的橋梁，接收來自PLC的指令并驅動伺服電機按指令執行，同時向PLC反饋運行狀態。

（4）震動盤   將產品有序的進行排列并輸送到直線軌道前端。

（5）檔料機構  將送到玻璃盤面上位置不準確的產品，檔回到視野準確位置。

（6）視覺光源  根據產品要檢測的特征，選配合適的光源配置。

（7）工業相機與鏡頭  根據產品要檢測的特征，選配合適的相機與鏡頭，做圖像攝取。

（8）旋轉機構  將產品進行位置旋轉（旋轉位置依據相機的位置視野而定）。

（9）影像檢測系統  實現對產品的檢測。

（10）NG吹料機構 將測試不良的材料吹入NG收料裝置內。

（11）電磁閥  氣動元件，設備的執行元件。根據PLC的指令，控制高壓空氣的通和斷。

二： 設備組成及作用

2.單元聯系

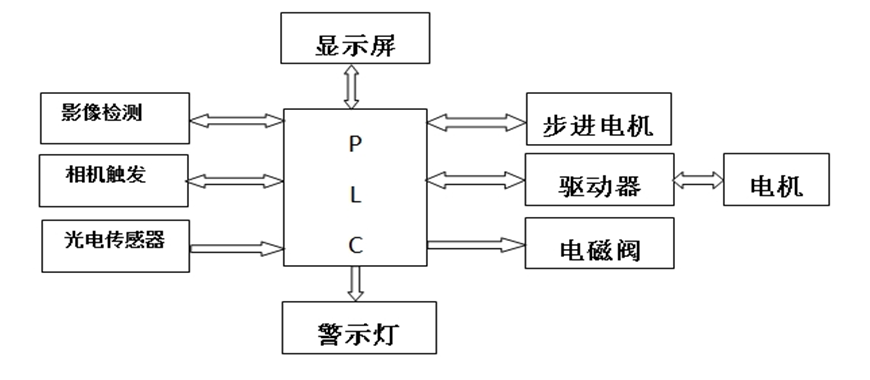

各功能單元之間的聯系如下圖所示，箭頭表示各單元之間的信號傳遞關系

二： 設備組成及作用

3.參數

二： 設備組成及作用

4.配置清單

三.設備及產品圖片

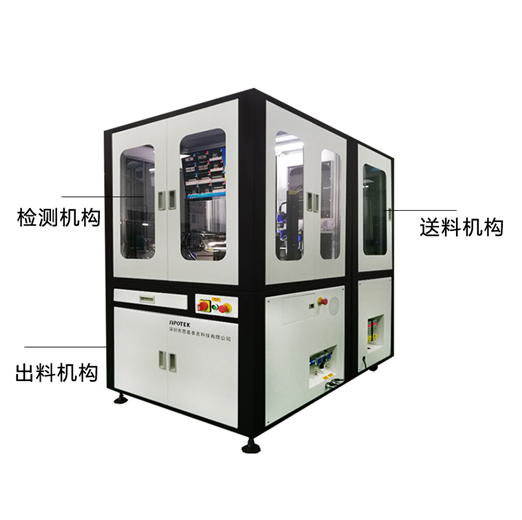

1.設備外觀3D立體圖

三.設備及產品圖片

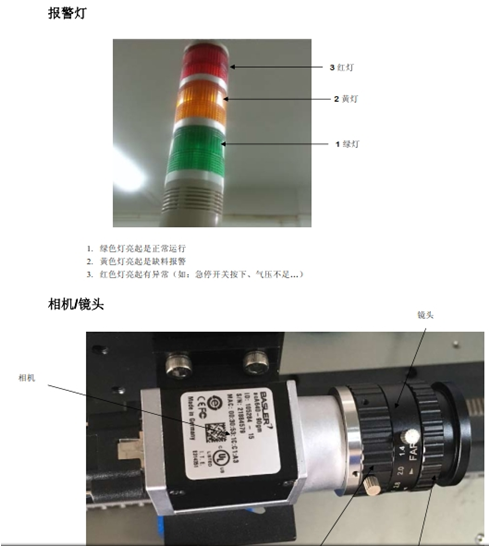

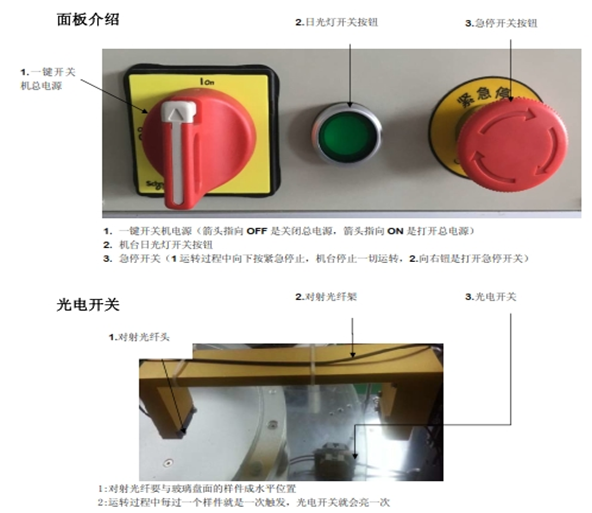

3.機臺介紹1

三.設備及產品圖片

3.機臺介紹2

三.設備及產品圖片

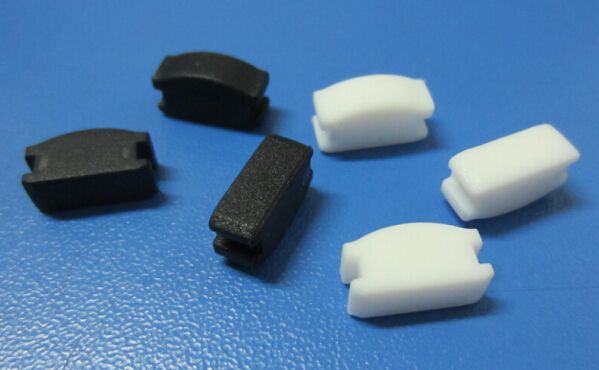

4.產品1

四：1底部正光檢測方式

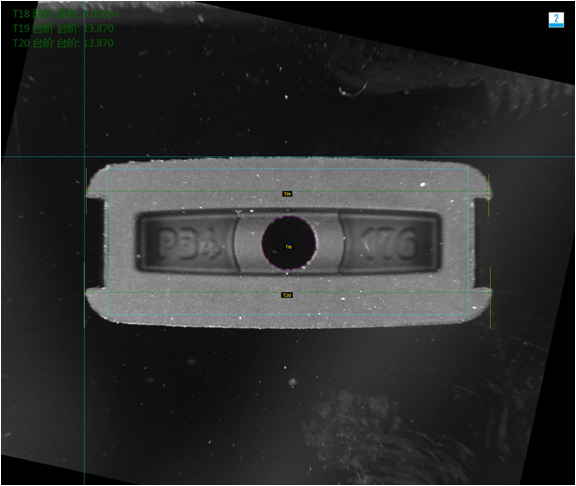

底部檢測良品效果分析圖:  OK

四：1底部正光檢測方式

底部檢測不良品效果分析圖（發亮、尺寸）:NG

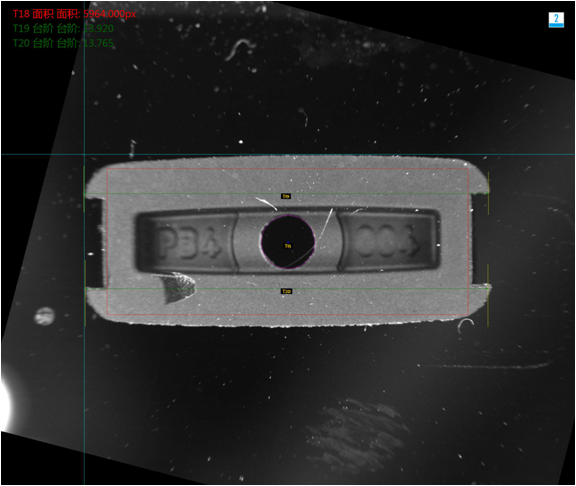

四：2 側面正光檢測方式

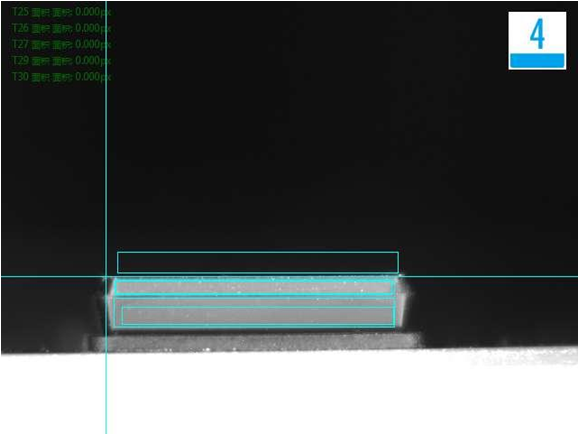

側面檢測良品效果分析圖:  OK

四：2 側面正光檢測方式

側面檢測不良品效果分析圖（外圈毛邊）:NG

四：3 側面正光檢測方式

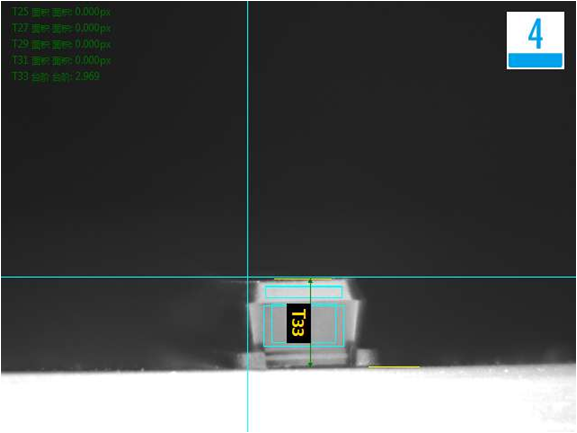

側面檢測良品效果分析圖:  OK

四：3 側面正光檢測方式

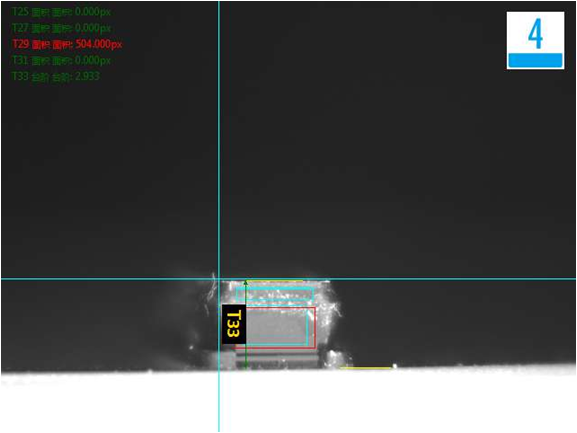

側面檢測不良品效果分析圖（發亮、尺寸）:NG

四：3 側面正光檢測方式

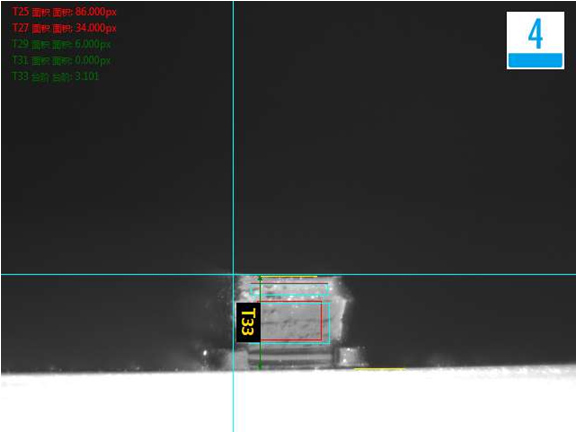

側面檢測不良品效果分析圖（粘膜、尺寸）:NG

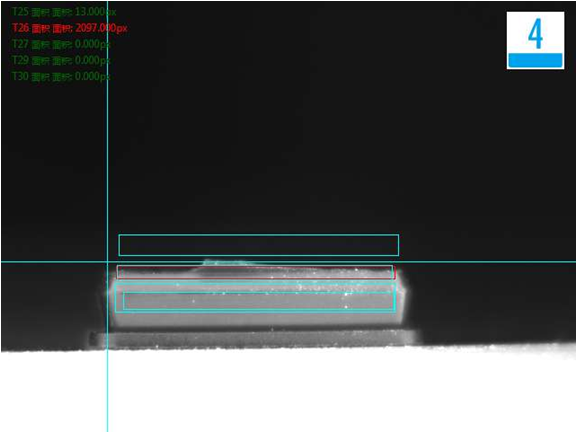

四：4 側面正光檢測方式

側面檢測良品效果分析圖:  OK

..................................完整方案請咨詢思普泰克！

五.系統安裝要求:

設備放置的檢測空間:  在流水線邊單獨安裝思普視覺檢測系統，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；

空氣濕度： 90% RH以下；

電子干擾： 為設備提供電子干擾較小的地方。

電源：     交流220V，50Hz，  耗電＜1KVA
